Модуль расширения универсальный UEM22RTU

Новинка

Рекомендуем

Описание

Универсальный модуль расширения UEM22RTU (Universal Extension Module) разработан для высоконагруженных установок, где не хватает входов\выходов контроллера. Подходит для совместной работы с контроллерами вентиляции и отопления по протоколу Modbus RTU, а так же самостоятельного использования для сбора дискретных и аналоговых сигналов, дистанционного управления нагрузкой (освещением, вытяжками и др.). Может работать автономно без контроллера управления. Отлично подойдет для управления освещением клавишами с фиксацией и без фиксации, с возможностью плавным управлением яркостью сигналом 0-10В. Есть режим работы поддержания температуры\давления дискретными выходами по значениями с датчиков аналоговых входов (выходы DO5 и DO6 дублируются управлением аналоговых выходов AO1 и AO2), что отлично подойдет для управления теплыми полами, насосами водоснабжения и др. оборудованием. Так же имеется режим управления дискретными выходами по планировщику. Каждый дискретный выход в этом режиме имеет собственный планировщик с 1 интервалом с выбором дней недели.

ХАРАКТЕРИСТИКИ

Напряжение питания 24 В постоянного тока
2 аналоговых входа NTC10кОм с b3435 и b3950 \ дискретный вход типа "сухой контакт"
4 аналоговых входа NTC10кОм \ 0-10 В \ 4-20 мА \ дискретный вход типа "сухой контакт"
8 дискретных входов 24 Vdc
2 аналоговых выхода 0-10 В
4 отдельных релейных дискретных выхода 3А 250VAC типа НО
2 выхода твердотельного реле до 40 В.
Порт RS-485 (без гальванической развязки) для передачи данных и конфигурирования по Modbus RTU
Габаритные размеры: 105x89x58 мм
Часы реального времени
Потребление электроэнергии: не более 10 Вт
Температура окружающей среды: 0... + 40 °С
Относительная влажность воздуха: до 90 % (без выпадения росы)
Монтаж на DIN-рейки
Подключение съемными разъемами
Вес: 0,25 кг.

ПРЕИМУЩЕСТВА

Отечественный разработчик
3 года гарантии
Бессрочная техническая поддержка
Исполнение на DIN - рейку
Возможна интеграция в SCADA, АСДУ, домовые системы диспетчерского управления по протоколу Modbus RTU.

Каждое устройство, подключенное к сети может обмениваться с другими сетевыми устройствами цифровыми и аналоговыми переменными. Данный модуль расширения автоматически определяется контроллерами вентиляции и отопления нашей разработки.

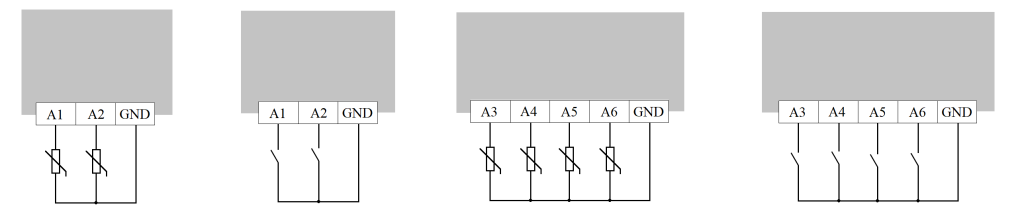

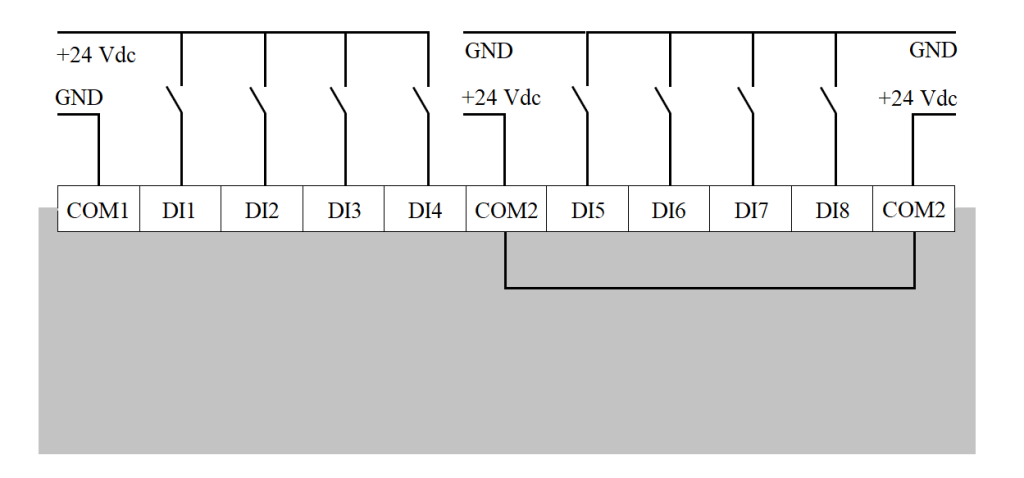

Схема подключения дискретных входов.

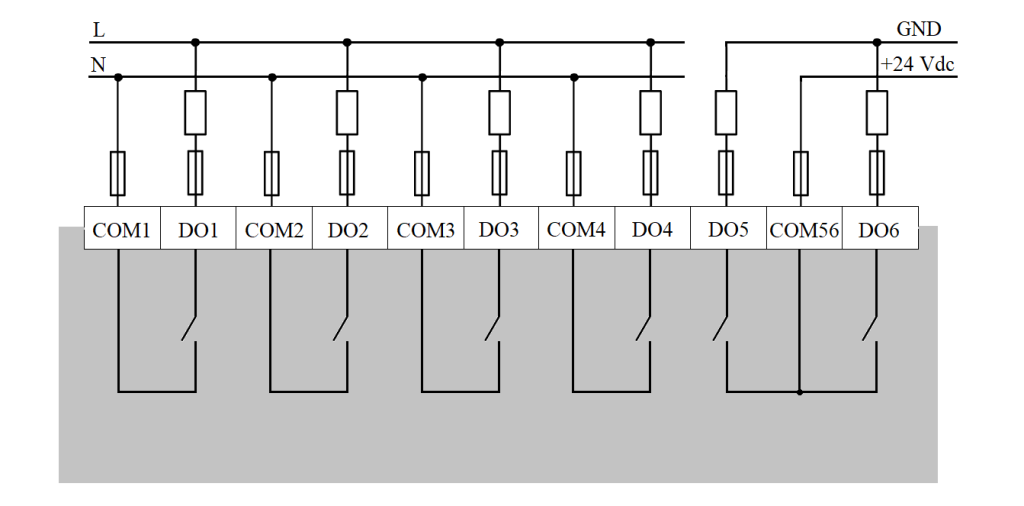

Схема подключения дискретных выходов.

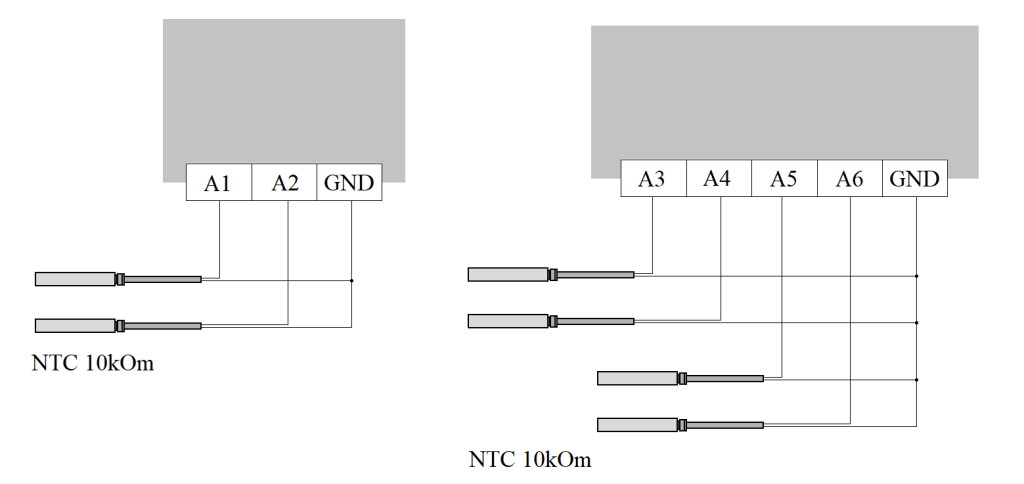

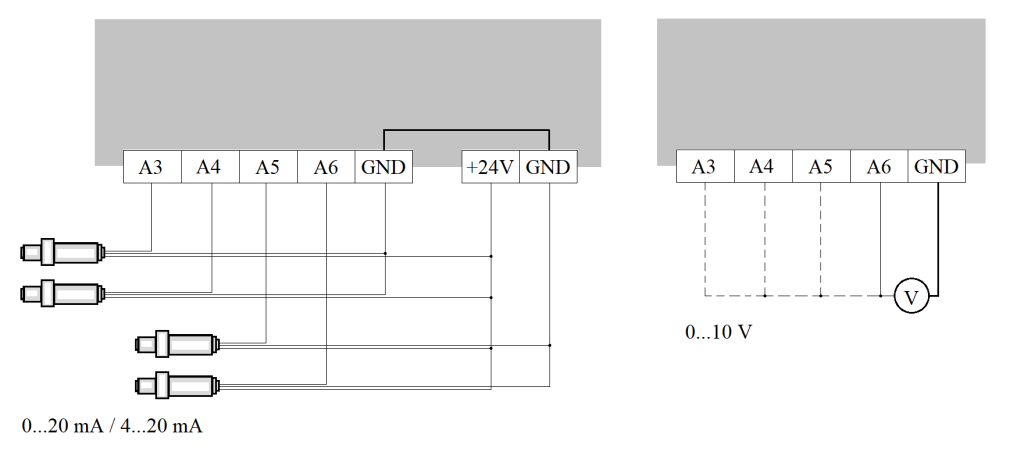

Схема подключения аналоговых входов.

Настройки Modbus RTU по умолчанию: Addr. 1 BaudRate 9600 8N1

Документация

Программы и файлы конфигурации

Характеристики

Автоматика	ОВиК
Гарантия	3 года
Класс энергоэффективности	Класс A
Максимальная мощность, кВт	0,03
Масса, кг	0,4
Материал	Пластик
Модель	П
Область применения	Многоквартирные дома, крупные жилые здания, промышленность, коммунальное хозяйство, новое строительство и модернизация
Размер (ВхШхГ), см	89 x 105 x 58 мм
Степень защиты	IP40
Страна производства	Россия
Температура	-30 до 70 °C
Управление	управление через Modbus RTU
Установка	на DIN рейку или врезной монтаж
Цвет	белый

Документы

Техническая документация для UEM22RTU

1011.5 Кб

Прошивка через USB

766.2 Кб

Таблица переменных Универсального модуля расширения UEM22RTU

663 Кб
