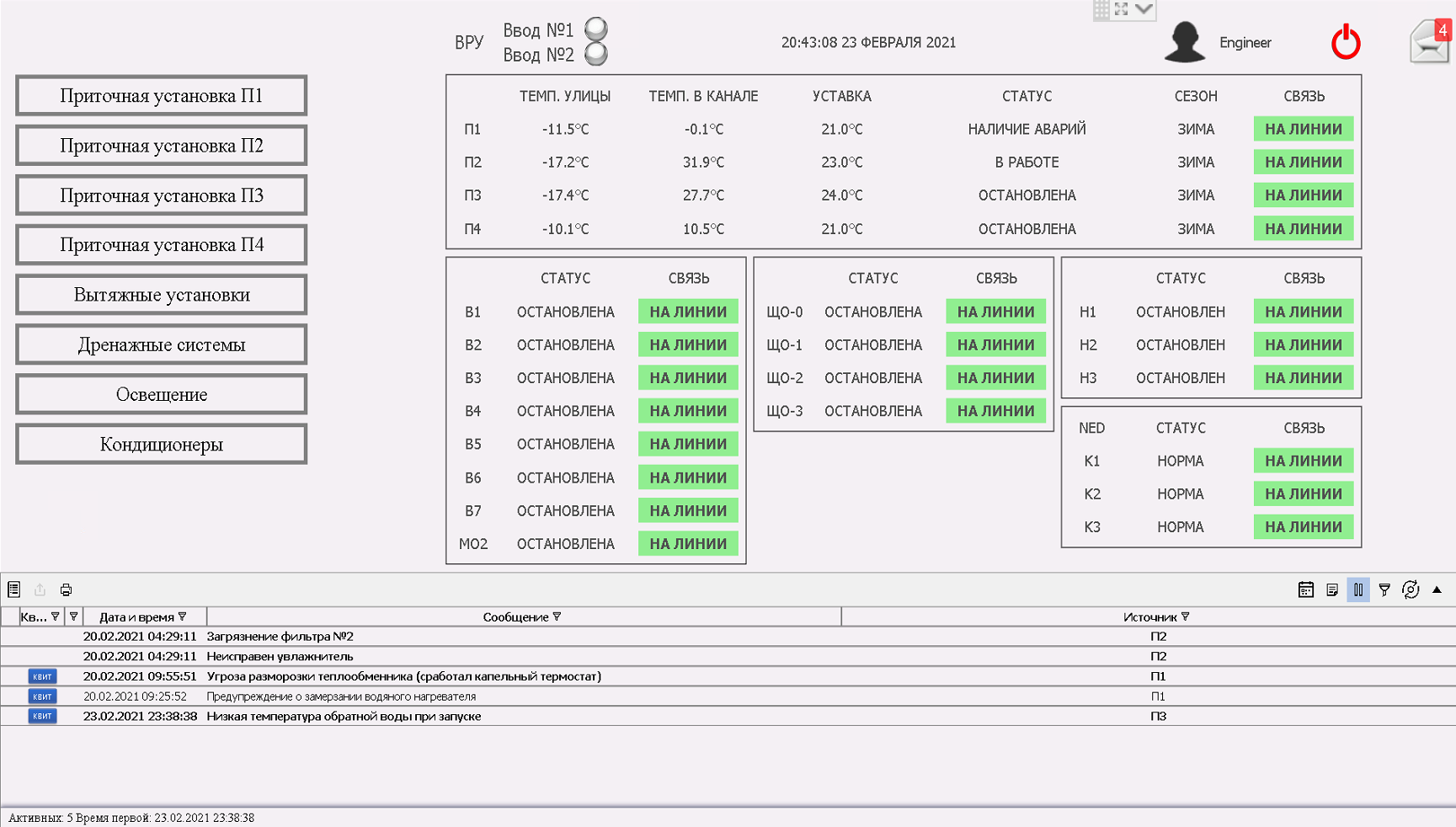

Новая Детская поликлиника №98 города Москвы оборудована современным инженерным оборудованием. Нами были проведены работы по настройке и конфигурации программируемых логических контроллеров и модулей расширения для возможности удаленного мониторинга и управления, а так же разработана диспетчеризация в MasterSCADA 4D.

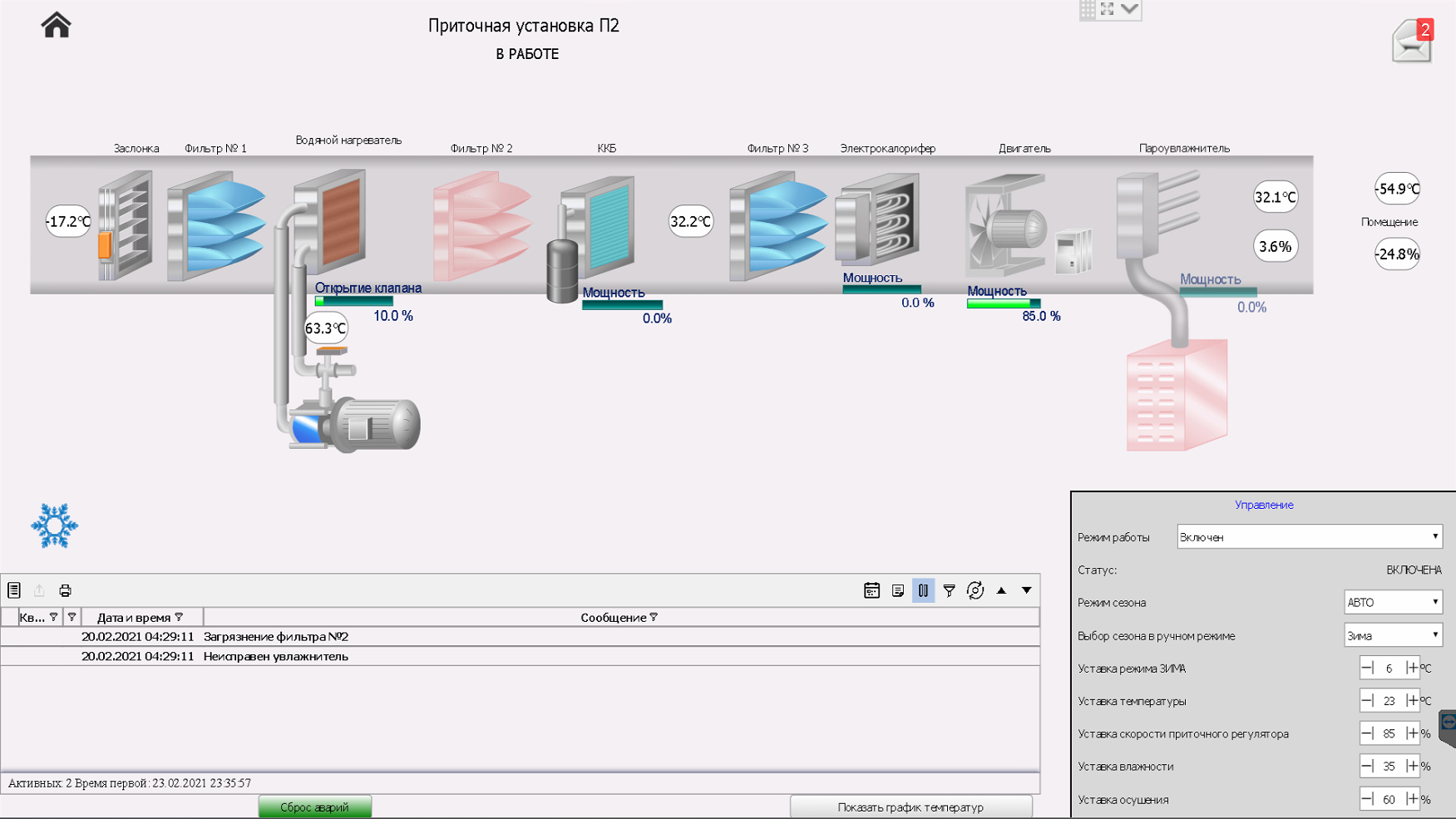

Шкафы управления приточной вентиляцией на базе контроллеров Carel c.pCOmini и программы управления компании NED.

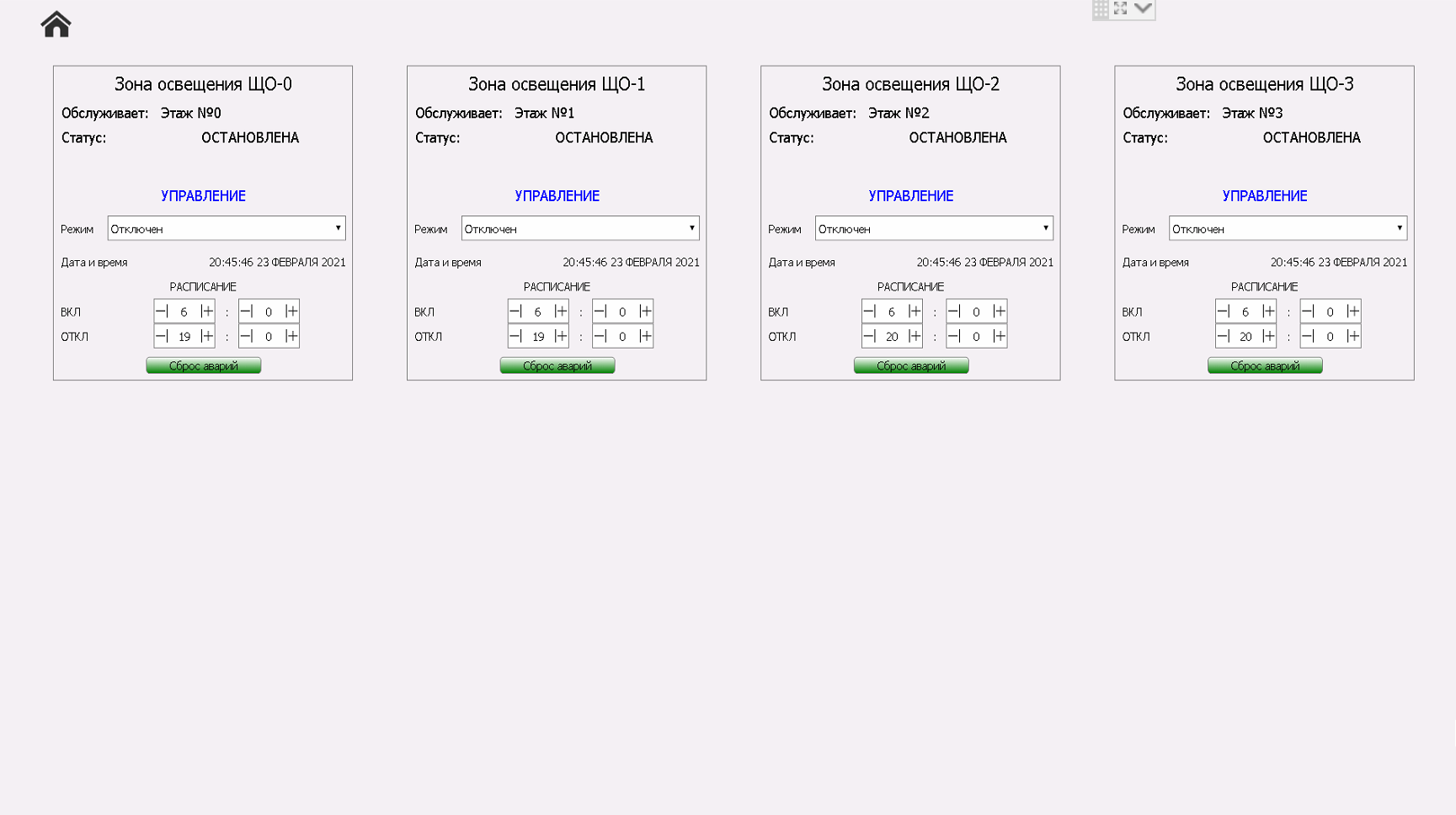

Система освещение, насосные группы и вытяжная вентиляция управляются с помощью модулей М2000 4ДА компании Болид.

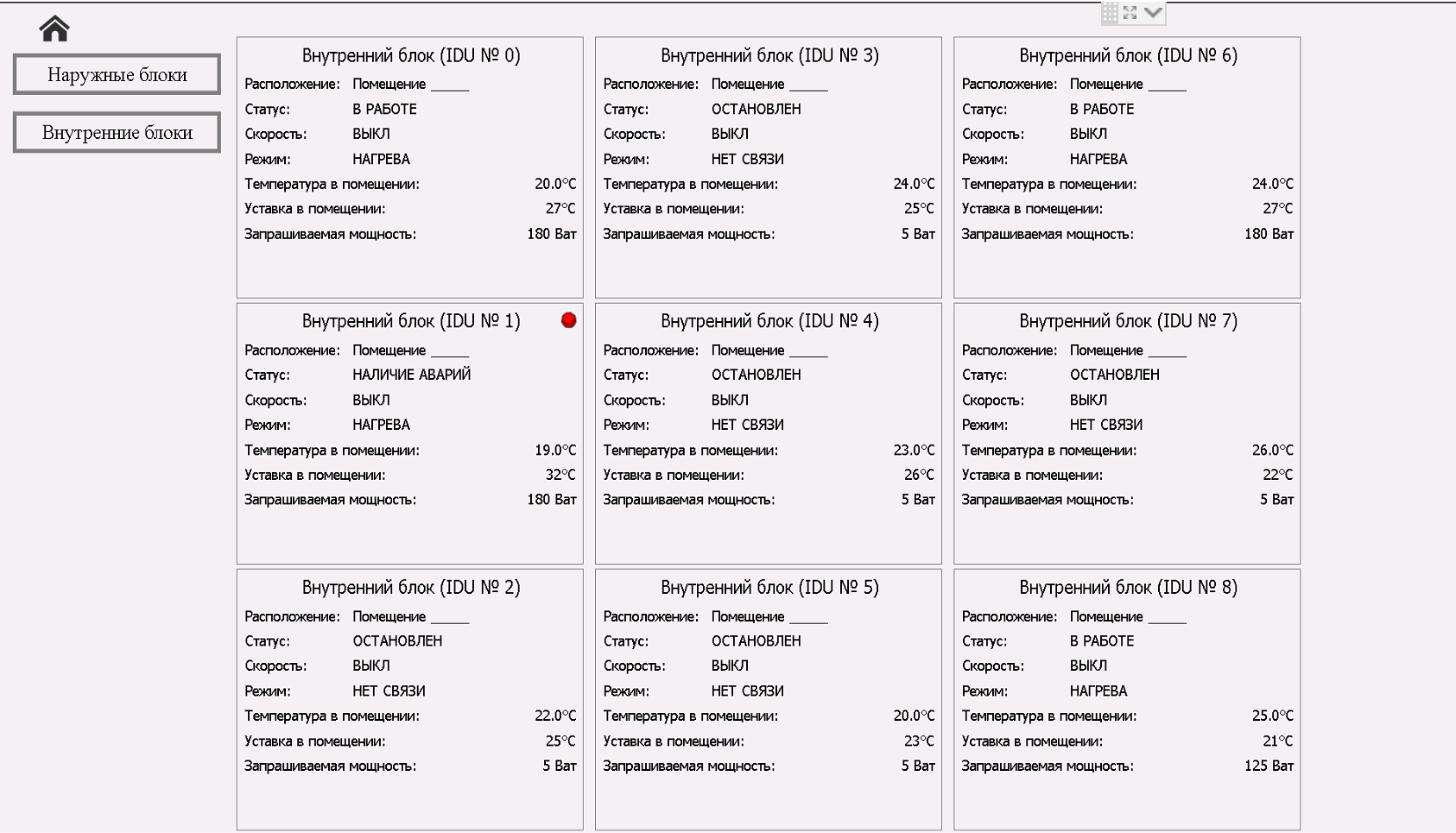

Так же осуществляется сбор данных с внутренних и наружных кондиционеров через шлюз NED ND-MBS-1.
В качестве головного устройства используется контроллер М3000-Т Болид со встроенной MasterSCADA 4D, что позволяет разработать диспетчеризацию и полноценно ей управлять с любого устройства без сервера.
Протокол передачи данных Modbus RTU.

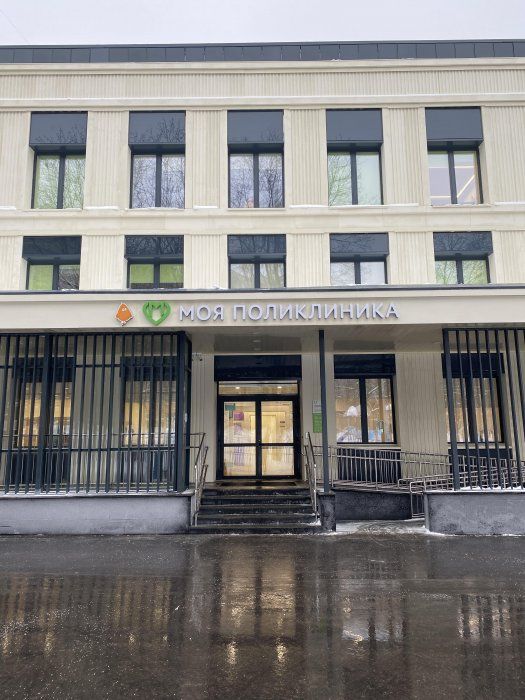

Детская поликлиника №98
Задача
Разработка диспетчеризации инженерных систем новой детской поликлиники на MasterSCADA 4D.
Дата
15.02.2021
Сфера
ОВиК
- Разработка диспетчеризации инженерных систем новой детской поликлиники на MasterSCADA 4D;
- Шкафы управления вентиляцией NED на базе контроллеров Carel c.pCOmini;

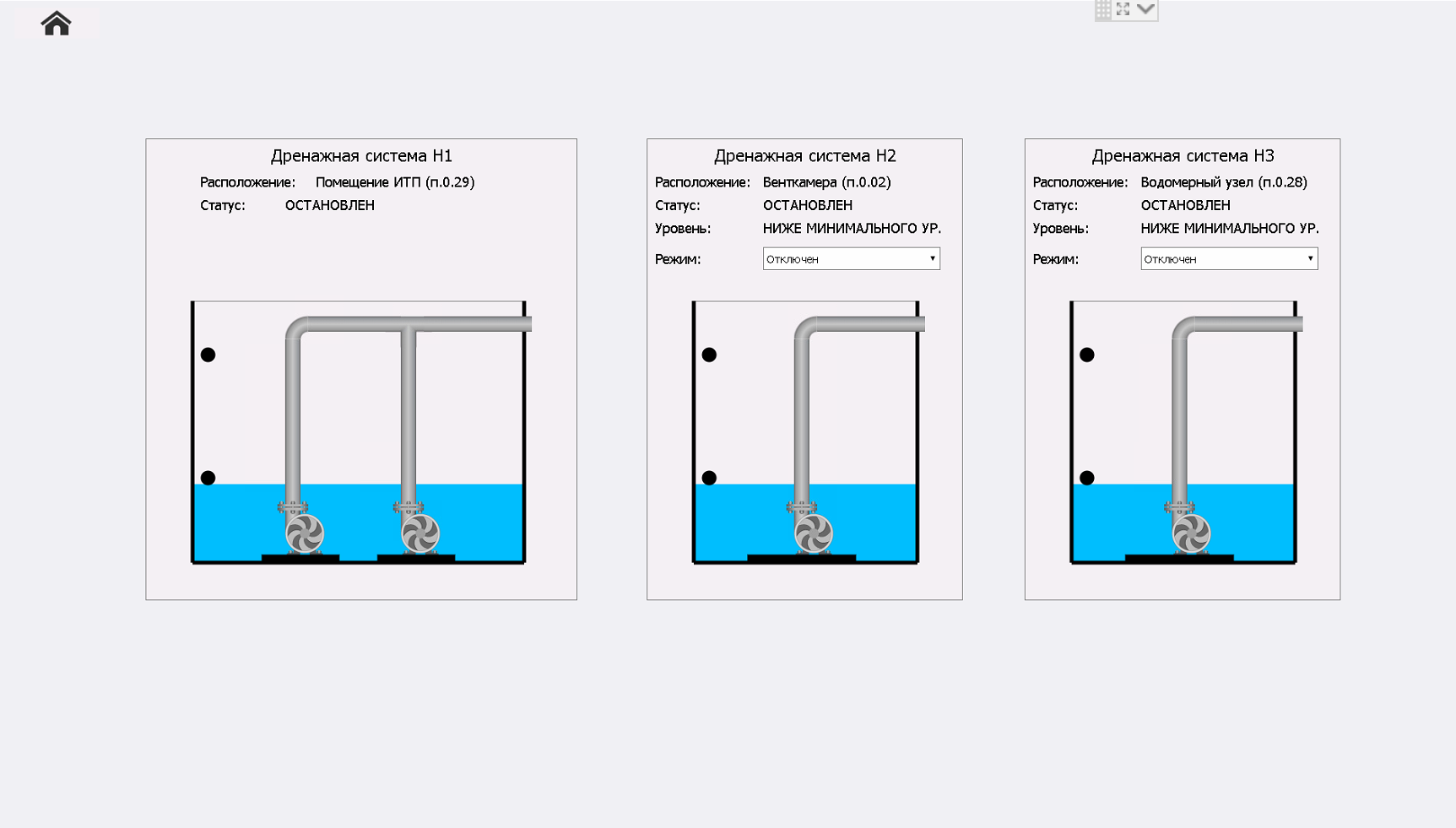

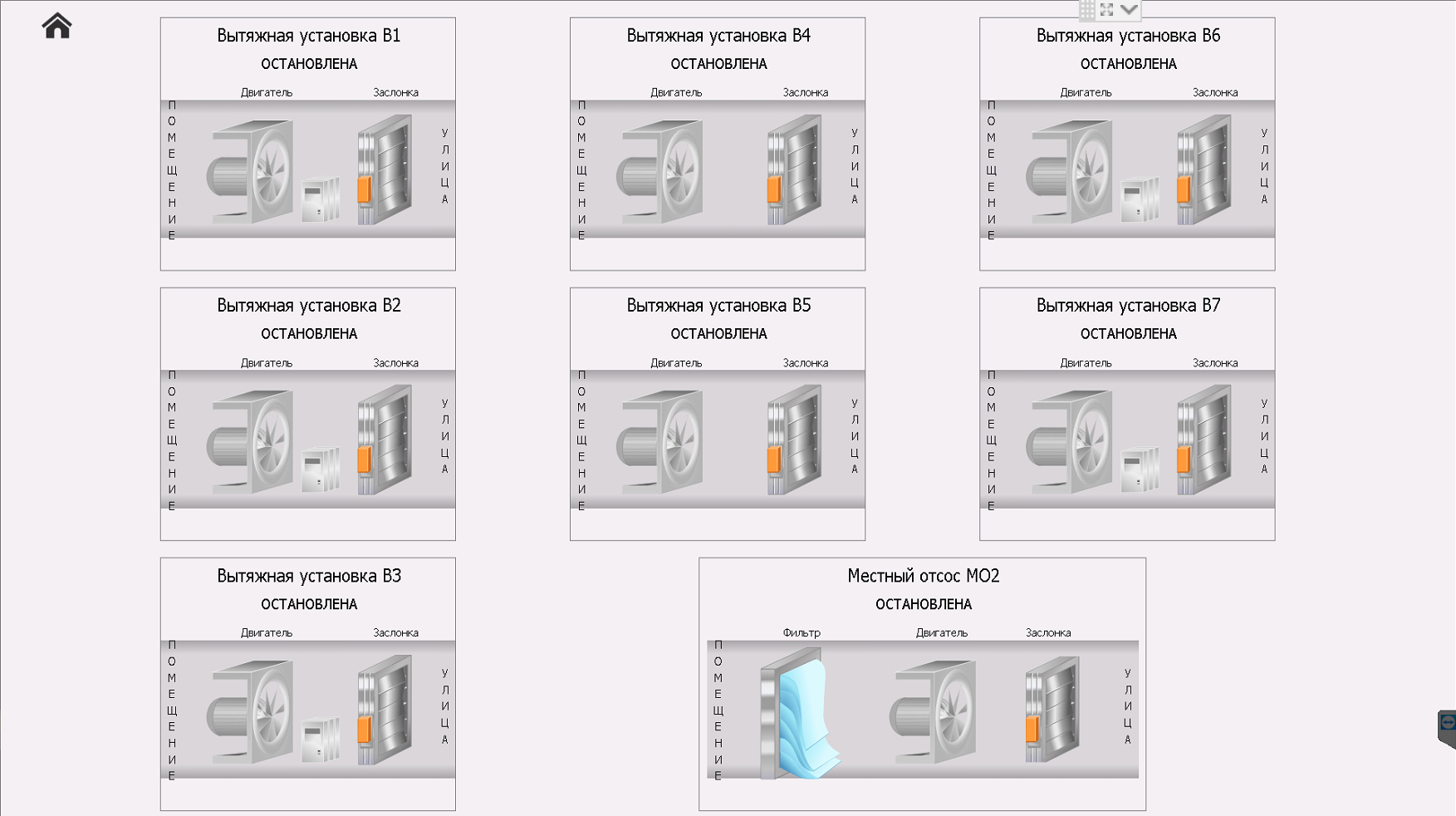

- Вытяжная вентиляция, насосы откачки и освещение на модулях Болид М2000 4ДА;
- Протокол передачи данных Modbus RTU;
- Данные собирает и преобразует Болид М3000-Т с MasterSCADA 4D на борту.
- Шкафы управления вентиляцией NED на базе контроллеров Carel c.pCOmini;
- Вытяжная вентиляция, насосы откачки и освещение на модулях Болид М2000 4ДА;
- Протокол передачи данных Modbus RTU;
- Данные собирает и преобразует Болид М3000-Т с MasterSCADA 4D на борту.
Фотогалерея
Выполненные работы в рамках проекта
Разработка программ автоматизации инженерных систем (вентиляции и кондиционирования, отопления и освещения), автоматизация производств и промышленных линий на базе свободнопрограммируемых контроллеров. Программирование контроллеров Carel, Siemens, WAGO, Danfoss MCX, Schneider Electric, EleSy, ОВЕН, Segnetics.

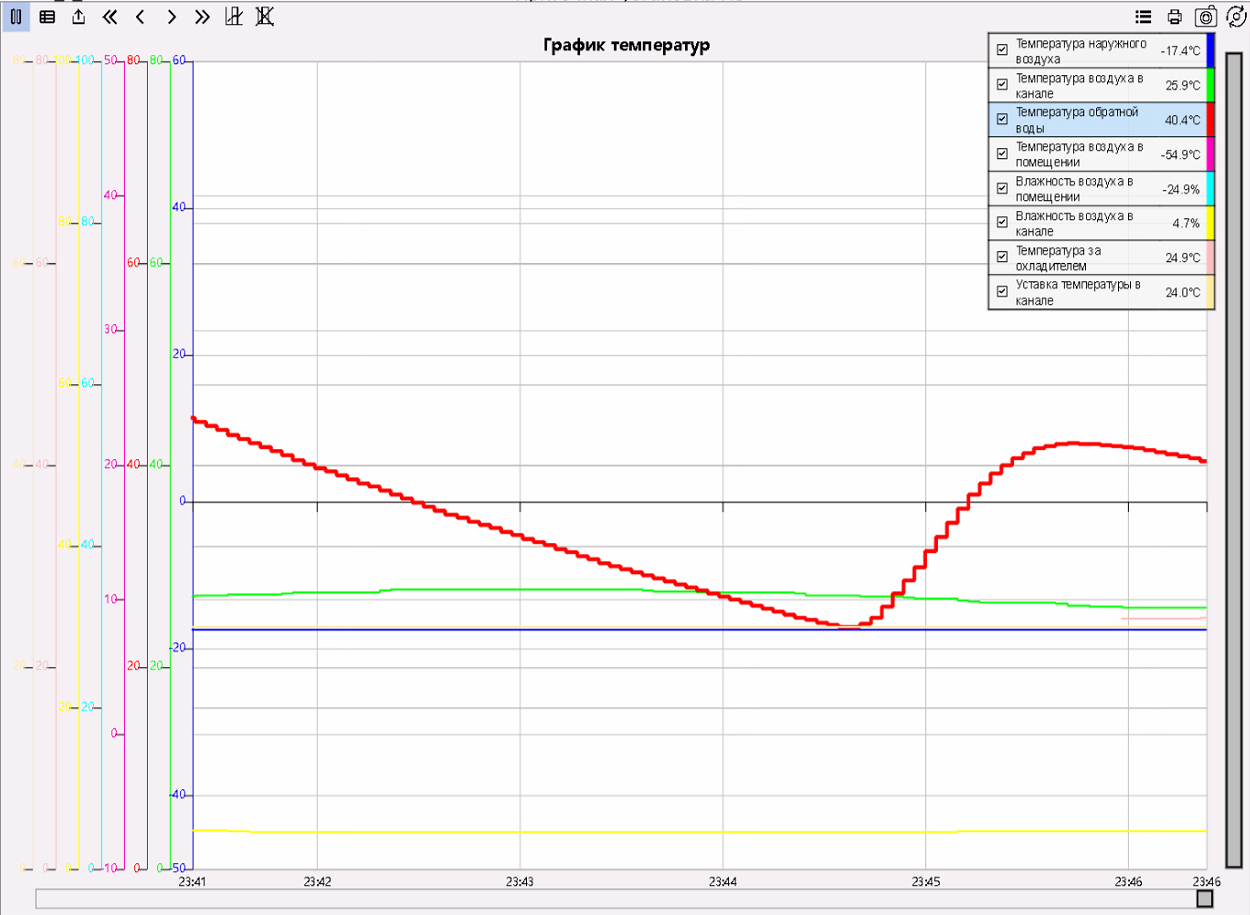

Оказываем услуги по диспетчеризации инженерного оборудования. Использование современных SCADA систем. Настройка аварийных оповещений, событий и графиков параметров.
